浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。

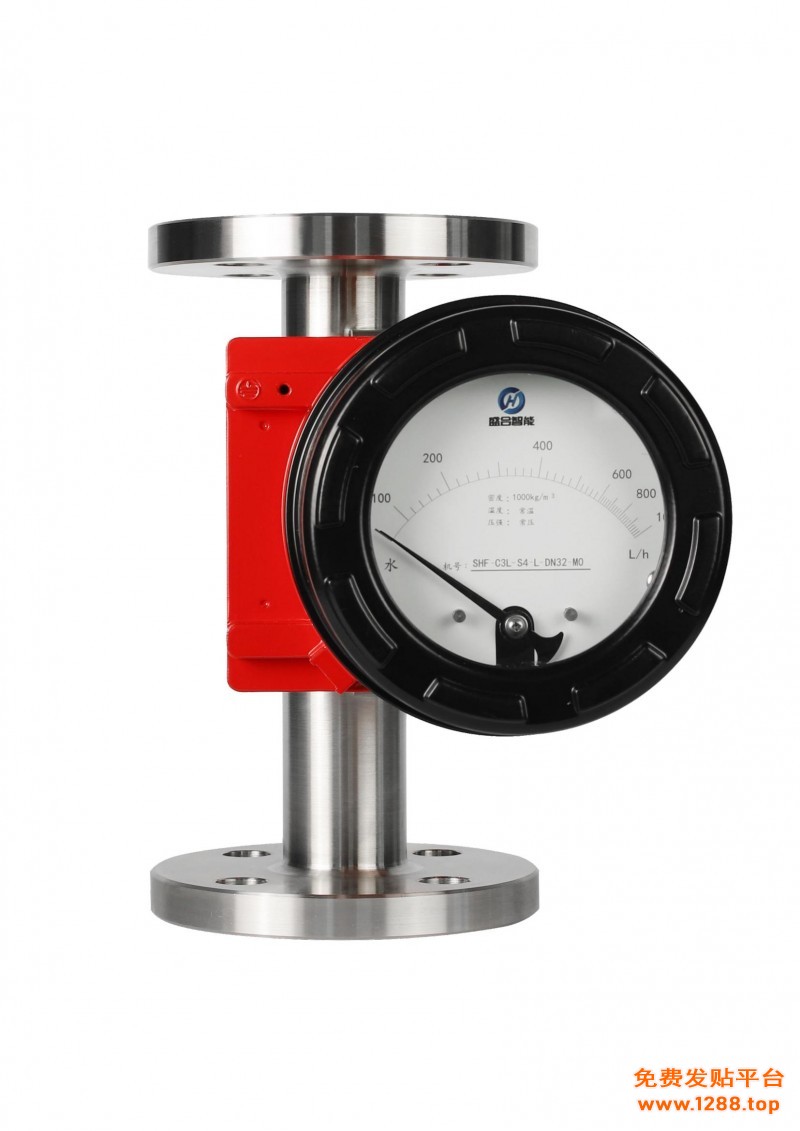

机械式金属管浮子流量计是全金属结构设计，耐高温高压、防腐；产品坚固简洁、使用寿命长；现场就地瞬时流量指示；主体材质优质S30408不锈钢；

机械式金属管浮子流量计主要特点：

·全金属结构设计，坚固、简洁、耐高压、耐高温、防腐、使用寿命长

·短行程，总高250mm，安装方便

·机械指针现场指示瞬时流量

·可用于易燃、易爆危险场合

·垂直、水平、上进下出、底进侧出、侧进侧出等多种安装形式，法兰或螺纹连接

技术参数：

指示器选型

现场就地瞬时流量指示

现场就地瞬时流量指示，带上下限位警报

·精度：±1.0%，±1.5%，±2.0%，

·防护等级：IP65，IP67

·主体材质：304SS，316SS，316L，Ti，不锈钢衬PTFE，哈氏合金C4，铜

·口径：DN15～DN200

·公称压力：DN15～DN50 PN4.0；DN80～DN200 PN1.6

·下程：1～10L/h水，0～0.7m3/h Air at ATP

·上程：20～200m3/h水，400～4000m3/h Air at ATP

·介质温度 ：就地型-40～+400℃

环境温度：-40℃～+70℃
