品牌:承德盛合智能
主体材质:304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求
精度等级:1.5，1.0
测量介质:液体、气体
起订:1台
供应:1000台
发货:3天内

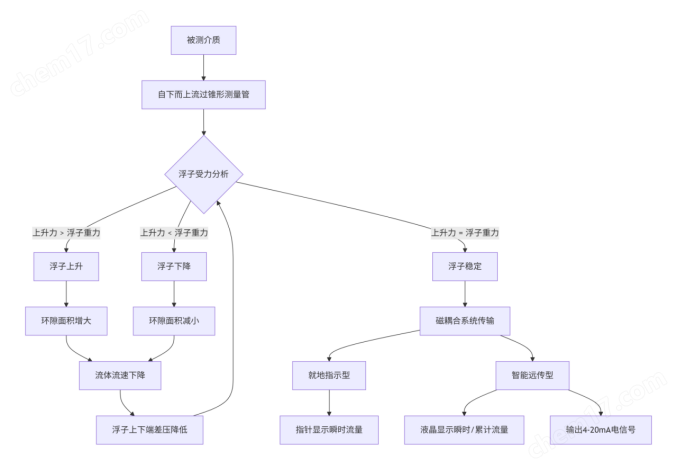

浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。
核心结构:锥形管、浮子点明主体部件;工作流程:流体流向、浮子运动与面积变化过程;
平衡机制:动力(升力)与重力平衡形成稳定指示;
功能关联:位置高度直接反映流量数值
优势：
·安装便捷，灵活适配
·支持垂直、水平、底侧、侧侧等多向安装
·提供法兰、卫生型卡套等多种接口，兼容DN15-DN150管径,轻松匹配现有系统。
·支持HART、RS485等协议，轻松接入多种自动化控制系统。

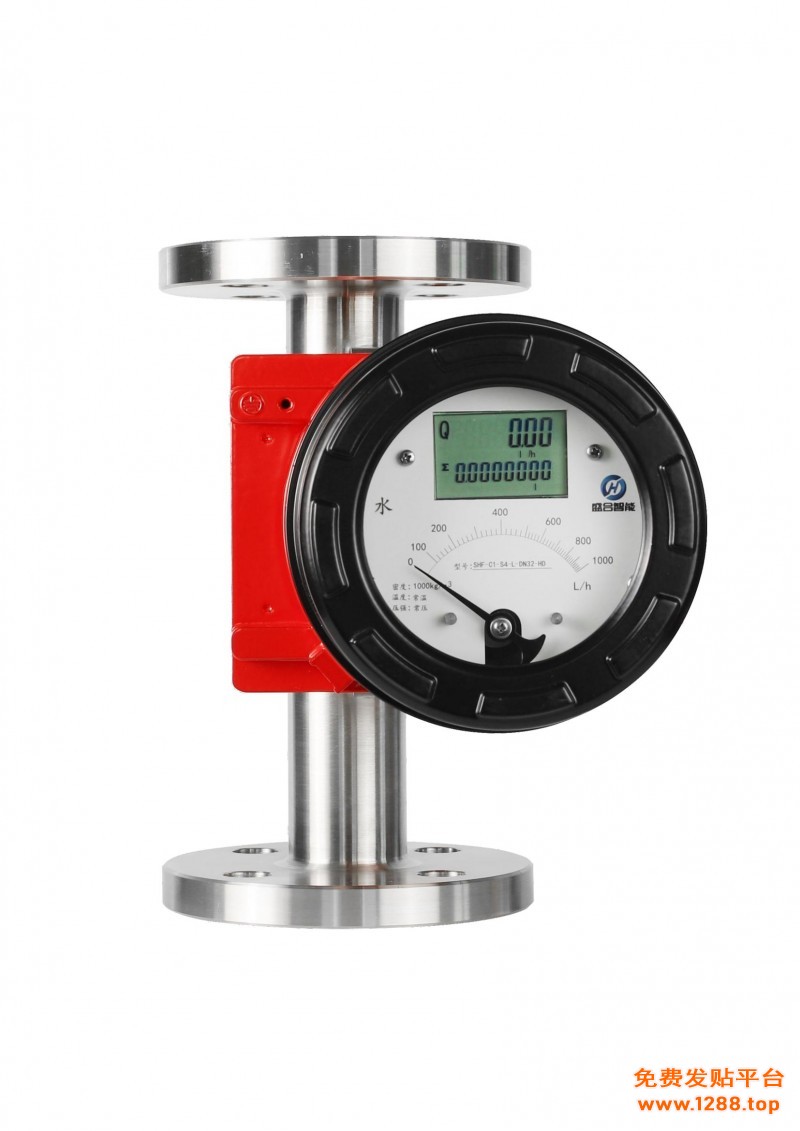

金属管浮子流量计4-20mA信号输出带HART协议技术参数
仪表型号：SHF
安装形式：垂直安装，自下向上
垂直安装，自上向下
水平安装，自左向右或自右向左
底侧安装，底进侧出
侧侧安装，侧进侧出
指示器 现场就地瞬时流量指示
现场就地瞬时流量指示，带上下限位警报
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出
测量范围 ：下量程 1～10L/h水，0～0.7m3/h Air at ATP
上量程 20～200m3/h水，400～4000m3/h Air at ATP
介质温度 ：就地型 -40℃～+300℃ 远传型-20℃～+80℃
环境温度 ：就地型 -40℃～120℃ 远传型-20℃～70℃
精度： 就地型 ±1.5% 远传型±1.0%
量程比： 10：1
防护等级： IP65 IP67
防爆标志： ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型
电缆接口 ：本安型：M20×1.5 隔爆型：1/2”NPT
公称压力： DN15-DN50 4.0Mpa DN80-DN200 1.6Mpa
夹套形式 ：保温夹套、冷却夹套
连接形式 ：法兰连接 标准HG/T20592-2009
附件: 磁过滤器 直管段
